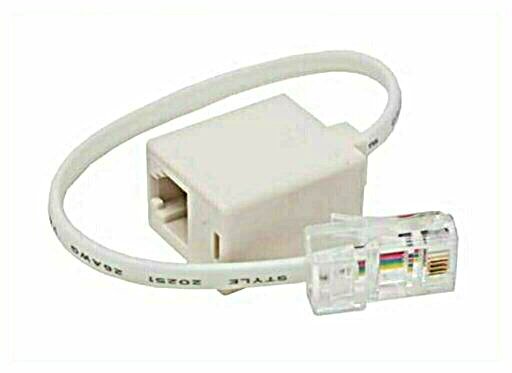

อะแดปเตอร์ RJ11 ถึง RJ45 RJ11 ⇔ RJ45 อะแดปเตอร์นี้ประกอบด้วยแจ็คเครือข่าย RJ45 RJ45 RJ45 - Registered Jack 45 - เรียกอีกอย่างว่าสายอีเทอร์เน็ต RJ45 สามารถตรงหรือข้ามได้ขึ้นอยู่กับการใช้งาน การเชื่อมต่อเป็นไปตามรหัสสีที่แม่นยํา และแจ็ค RJ11 RJ11 RJ11 - Registered Jack 11 - ใช้สําหรับโทรศัพท์พื้นฐาน เป็นมาตรฐานสากลที่ใช้ในการเชื่อมต่อโทรศัพท์พื้นฐานกับเครือข่ายโทรคมนาคม สําหรับโทรศัพท์ ซ็อกเก็ตทั้งสองนี้เข้ากันได้ด้วยไฟฟ้า สายโทรศัพท์ที่มาถึงสมาชิกเรียกว่า RJ11 RJ11 RJ11 - Registered Jack 11 - ใช้สําหรับโทรศัพท์พื้นฐาน เป็นมาตรฐานสากลที่ใช้ในการเชื่อมต่อโทรศัพท์พื้นฐานกับเครือข่ายโทรคมนาคม มีตัวนํา 4 ตัวแบ่งออกเป็น 2 คู่สี ซ็อกเก็ตมีตําแหน่งทางกายภาพ 6 ตําแหน่งและหน้าสัมผัสไฟฟ้า 4 ตําแหน่งซึ่งใช้เพียง 2 ตําแหน่ง (6P2C) ผู้ติดต่อกลาง 2 คนนี้ใช้สําหรับสายโทรศัพท์ RJ45 RJ45 RJ45 - Registered Jack 45 - เรียกอีกอย่างว่าสายอีเทอร์เน็ต RJ45 สามารถตรงหรือข้ามได้ขึ้นอยู่กับการใช้งาน การเชื่อมต่อเป็นไปตามรหัสสีที่แม่นยํา มี 8 ตําแหน่งและหน้าสัมผัสไฟฟ้า 8 ตําแหน่ง (8P8C) ตัวเชื่อมต่อนี้มักใช้สําหรับการเชื่อมต่อเครือข่ายโดยเฉพาะการเชื่อมต่อคอมพิวเตอร์กับอินเทอร์เน็ต เดินสายไฟ RJ11 เพื่อ RJ45 ความเข้ากันได้ระหว่าง RJ11 และ RJ45 สายเคเบิลประเภท RJ ทุกเส้นเป็นคู่บิดตามความยาวทั้งหมดของปลอกเทคนิคนี้ใช้เพื่อปรับปรุงคุณภาพสัญญาณ การสื่อสารเครือข่ายอีเทอร์เน็ตแบบมีสายส่วนใหญ่ถูกกําหนดเส้นทางผ่านสายเคเบิล RJ45 RJ45 RJ45 - Registered Jack 45 - เรียกอีกอย่างว่าสายอีเทอร์เน็ต RJ45 สามารถตรงหรือข้ามได้ขึ้นอยู่กับการใช้งาน การเชื่อมต่อเป็นไปตามรหัสสีที่แม่นยํา ประเภท 5 หรือประเภท 6 ข้อควรระวัง : ขั้วต่อตัวผู้ RJ11 RJ11 RJ11 - Registered Jack 11 - ใช้สําหรับโทรศัพท์พื้นฐาน เป็นมาตรฐานสากลที่ใช้ในการเชื่อมต่อโทรศัพท์พื้นฐานกับเครือข่ายโทรคมนาคม ไม่พอดีกับขั้วต่อตัวเมีย RJ45 RJ45 RJ45 - Registered Jack 45 - เรียกอีกอย่างว่าสายอีเทอร์เน็ต RJ45 สามารถตรงหรือข้ามได้ขึ้นอยู่กับการใช้งาน การเชื่อมต่อเป็นไปตามรหัสสีที่แม่นยํา เนื่องจากขอบขวาและซ้ายหนา ขั้วต่อ RJ45 มี 8 ตําแหน่ง : ฐานะ สีคู่บิด คู่บิดไม่มีของ 1 I_____I ████ 3 2 ████ 3 3 I_____I ████ 2 4 ████ 1 5 I_____I ████ 1 6 ████ 2 7 I_____I ████ 4 8 ████ 4 ขั้วต่อ RJ11 มี 6 ตําแหน่ง : ฐานะ R/T สีคู่บิด คู่บิดไม่มีของ 1 T I_____I ████ 3 2 T I_____I ████ 2 3 R ████ 1 4 T I_____I ████ 1 5 R ████ 2 6 R ████ 3 เดินสายไฟ RJ45 เพื่อ RJ11 การเชื่อมต่อ RJ11 เป็น RJ45 ในการเชื่อมต่อองค์ประกอบทั้ง 2 นี้เราใช้อะแดปเตอร์ที่ไม่ต้องใช้พลังงานและรับประกันความเข้ากันได้ทางกายภาพและทางไฟฟ้า อะแดปเตอร์เหล่านี้มีราคาถูก คุณยังสามารถสร้างอะแดปเตอร์ประเภทนี้ได้ด้วยตัวเอง บนแจ็ค RJ11 RJ11 RJ11 - Registered Jack 11 - ใช้สําหรับโทรศัพท์พื้นฐาน เป็นมาตรฐานสากลที่ใช้ในการเชื่อมต่อโทรศัพท์พื้นฐานกับเครือข่ายโทรคมนาคม เป็นหน้าสัมผัสสองหน้าสัมผัสของศูนย์หมายเลข 2 และ 3 ซึ่งทําหน้าที่เป็นสายโทรศัพท์พวกเขาสอดคล้องกับคู่บิด 1 ของสีน้ําเงินและสีขาว / สีน้ําเงิน บนแจ็ค RJ45 RJ45 RJ45 - Registered Jack 45 - เรียกอีกอย่างว่าสายอีเทอร์เน็ต RJ45 สามารถตรงหรือข้ามได้ขึ้นอยู่กับการใช้งาน การเชื่อมต่อเป็นไปตามรหัสสีที่แม่นยํา หน้าสัมผัสสองตัวที่ใช้คือตรงกลางหมายเลข 4 และ 5 ของคู่บิด 1 และสีน้ําเงินและสีขาว / สีน้ําเงิน การปรับตัวไฟฟ้าระหว่าง RJ11 และ RJ45 ตําแหน่ง RJ45 ตําแหน่ง RJ11 หมายเลขสายไฟ RJ45 1 2 1 3 2 7 4 3 4 5 4 5 6 5 8 7 6 8 เดินสาย RJ45 เพื่อ T หรือกิ๊ก RJ45 ไปยัง T ในประเทศฝรั่งเศสและในประเทศที่ติดตั้ง T หรือซ็อกเก็ต gigogne เป็นซ็อกเก็ตผนัง, สองติดต่อกลาง 4 และ 5 ของซ็อกเก็ต RJ45 RJ45 RJ45 - Registered Jack 45 - เรียกอีกอย่างว่าสายอีเทอร์เน็ต RJ45 สามารถตรงหรือข้ามได้ขึ้นอยู่กับการใช้งาน การเชื่อมต่อเป็นไปตามรหัสสีที่แม่นยํา จะต้องนําไปสู่ 1 และ 3 ของ T ซ็อกเก็ตที่สอดคล้องกับสาย 1 คุณควรรู้ว่า France Télécom แนะนําให้ใช้ RJ45 RJ45 RJ45 - Registered Jack 45 - เรียกอีกอย่างว่าสายอีเทอร์เน็ต RJ45 สามารถตรงหรือข้ามได้ขึ้นอยู่กับการใช้งาน การเชื่อมต่อเป็นไปตามรหัสสีที่แม่นยํา ที่เชื่อมต่อด้วยดาวสําหรับสิ่งอํานวยความสะดวกโทรศัพท์ใหม่แทน Tตั้งแต่ พ.ศ. 2546 Copyright © 2020-2024 instrumentic.info contact@instrumentic.info เราภูมิใจที่จะเสนอไซต์ที่ปราศจากคุกกี้ให้คุณโดยไม่มีโฆษณา การสนับสนุนทางการเงินของคุณทําให้เราดําเนินต่อไป คลิก !
เดินสายไฟ RJ11 เพื่อ RJ45 ความเข้ากันได้ระหว่าง RJ11 และ RJ45 สายเคเบิลประเภท RJ ทุกเส้นเป็นคู่บิดตามความยาวทั้งหมดของปลอกเทคนิคนี้ใช้เพื่อปรับปรุงคุณภาพสัญญาณ การสื่อสารเครือข่ายอีเทอร์เน็ตแบบมีสายส่วนใหญ่ถูกกําหนดเส้นทางผ่านสายเคเบิล RJ45 RJ45 RJ45 - Registered Jack 45 - เรียกอีกอย่างว่าสายอีเทอร์เน็ต RJ45 สามารถตรงหรือข้ามได้ขึ้นอยู่กับการใช้งาน การเชื่อมต่อเป็นไปตามรหัสสีที่แม่นยํา ประเภท 5 หรือประเภท 6 ข้อควรระวัง : ขั้วต่อตัวผู้ RJ11 RJ11 RJ11 - Registered Jack 11 - ใช้สําหรับโทรศัพท์พื้นฐาน เป็นมาตรฐานสากลที่ใช้ในการเชื่อมต่อโทรศัพท์พื้นฐานกับเครือข่ายโทรคมนาคม ไม่พอดีกับขั้วต่อตัวเมีย RJ45 RJ45 RJ45 - Registered Jack 45 - เรียกอีกอย่างว่าสายอีเทอร์เน็ต RJ45 สามารถตรงหรือข้ามได้ขึ้นอยู่กับการใช้งาน การเชื่อมต่อเป็นไปตามรหัสสีที่แม่นยํา เนื่องจากขอบขวาและซ้ายหนา
ขั้วต่อ RJ45 มี 8 ตําแหน่ง : ฐานะ สีคู่บิด คู่บิดไม่มีของ 1 I_____I ████ 3 2 ████ 3 3 I_____I ████ 2 4 ████ 1 5 I_____I ████ 1 6 ████ 2 7 I_____I ████ 4 8 ████ 4
ขั้วต่อ RJ11 มี 6 ตําแหน่ง : ฐานะ R/T สีคู่บิด คู่บิดไม่มีของ 1 T I_____I ████ 3 2 T I_____I ████ 2 3 R ████ 1 4 T I_____I ████ 1 5 R ████ 2 6 R ████ 3
เดินสายไฟ RJ45 เพื่อ RJ11 การเชื่อมต่อ RJ11 เป็น RJ45 ในการเชื่อมต่อองค์ประกอบทั้ง 2 นี้เราใช้อะแดปเตอร์ที่ไม่ต้องใช้พลังงานและรับประกันความเข้ากันได้ทางกายภาพและทางไฟฟ้า อะแดปเตอร์เหล่านี้มีราคาถูก คุณยังสามารถสร้างอะแดปเตอร์ประเภทนี้ได้ด้วยตัวเอง บนแจ็ค RJ11 RJ11 RJ11 - Registered Jack 11 - ใช้สําหรับโทรศัพท์พื้นฐาน เป็นมาตรฐานสากลที่ใช้ในการเชื่อมต่อโทรศัพท์พื้นฐานกับเครือข่ายโทรคมนาคม เป็นหน้าสัมผัสสองหน้าสัมผัสของศูนย์หมายเลข 2 และ 3 ซึ่งทําหน้าที่เป็นสายโทรศัพท์พวกเขาสอดคล้องกับคู่บิด 1 ของสีน้ําเงินและสีขาว / สีน้ําเงิน บนแจ็ค RJ45 RJ45 RJ45 - Registered Jack 45 - เรียกอีกอย่างว่าสายอีเทอร์เน็ต RJ45 สามารถตรงหรือข้ามได้ขึ้นอยู่กับการใช้งาน การเชื่อมต่อเป็นไปตามรหัสสีที่แม่นยํา หน้าสัมผัสสองตัวที่ใช้คือตรงกลางหมายเลข 4 และ 5 ของคู่บิด 1 และสีน้ําเงินและสีขาว / สีน้ําเงิน
การปรับตัวไฟฟ้าระหว่าง RJ11 และ RJ45 ตําแหน่ง RJ45 ตําแหน่ง RJ11 หมายเลขสายไฟ RJ45 1 2 1 3 2 7 4 3 4 5 4 5 6 5 8 7 6 8
เดินสาย RJ45 เพื่อ T หรือกิ๊ก RJ45 ไปยัง T ในประเทศฝรั่งเศสและในประเทศที่ติดตั้ง T หรือซ็อกเก็ต gigogne เป็นซ็อกเก็ตผนัง, สองติดต่อกลาง 4 และ 5 ของซ็อกเก็ต RJ45 RJ45 RJ45 - Registered Jack 45 - เรียกอีกอย่างว่าสายอีเทอร์เน็ต RJ45 สามารถตรงหรือข้ามได้ขึ้นอยู่กับการใช้งาน การเชื่อมต่อเป็นไปตามรหัสสีที่แม่นยํา จะต้องนําไปสู่ 1 และ 3 ของ T ซ็อกเก็ตที่สอดคล้องกับสาย 1 คุณควรรู้ว่า France Télécom แนะนําให้ใช้ RJ45 RJ45 RJ45 - Registered Jack 45 - เรียกอีกอย่างว่าสายอีเทอร์เน็ต RJ45 สามารถตรงหรือข้ามได้ขึ้นอยู่กับการใช้งาน การเชื่อมต่อเป็นไปตามรหัสสีที่แม่นยํา ที่เชื่อมต่อด้วยดาวสําหรับสิ่งอํานวยความสะดวกโทรศัพท์ใหม่แทน Tตั้งแต่ พ.ศ. 2546
