USB-RJ45

      USB-RS232

      USB-HDMI










एक लैपटॉप यूएसबी पोर्ट
एक लैपटॉप यूएसबी पोर्ट

USB


USB बस करने के लिए भी कहा है \हॉट प्लगेबल\, जो कहते हैं कि आप कर सकते हैं पर पीसी के साथ एक USB डिस्कनेक्ट करें और कनेक्ट करने के लिए है। सिस्टम (Windows, linux) पीसी पर स्थापित यह तुरंत पहचान लेता है।
USB एक बहुत दिलचस्प विशेषता है : यह मोड स्टैंडबाय जब डिवाइस का उपयोग नहीं है। रूप में भी जाना जाता \सत्ता संरक्षण\ :
इसका प्रयोग नहीं किया है, तो वास्तव में USB बस 3 ms के बाद निलंबित कर दिया जाता है। इस मोड के दौरान, 500µA घटक का उपयोग करता है।

अंत में, USB के लिए पिछले विशेषता यह है कि यह मानक डिवाइस पीसी के साथ सीधे तो कोई शक्ति बाहर फ़ीड करने के लिए अनुमति देता है।






एक यूएसबी पोर्ट के लिए तारों की योजनाबद्ध
एक यूएसबी पोर्ट के लिए तारों की योजनाबद्ध

USB तारों


USB आर्किटेक्चर 2 मुख्य कारणों के लिए उगाया जाता है :

-ताऊ घड़ी श्रृंखला USB के बहुत तेजी से है।
-श्रृंखला केबल्स समानांतर केबल से काफी कम महंगे हैं।

तारों संचरण की गति की परवाह किए बिना एक ही संरचना है। USB किस्में के दो जोड़े किया जाता है :
-D + USB और D - संकेत जोड़ी USB डेटा स्थानांतरण
-A GND और वीसीसी दूसरी जोड़ी कि सत्ता के लिए इस्तेमाल किया जा कर सकते हैं की आपूर्ति।

पहली जोड़ी कीबोर्ड, माउस 1.5Mbits पर काम कर रहे जैसे धीमी गति से उपकरणों के लिए unshielded है / s. कैमरा, माइक्रो और दूसरों 12Mbits/s तक पहुँचने के लिए एक shielded तार मुड़ जोड़ी का उपयोग करें।





स्थिति समारोह
1 अधिकतम शक्ति आपूर्ति + 5 V (VBUS) 100 मा
2 डेटा - (D) -
3 डेटा + (D +)
4 (GND)




USB कनेक्टर के विभिन्न प्रकार
USB कनेक्टर के विभिन्न प्रकार

USB मानकों।


मानक USB उपकरणों की एक किस्म से कनेक्ट करने में सक्षम होना करने के लिए डिज़ाइन किया गया है।
मानक USB 1.0 संचार के दो तरीके प्रदान करता है :

• 12 एमबीपीएस मोड उच्च गति।
• कम स्पीड 1.5 Mb/s.

USB 1.1 मानक उपकरणों के निर्माताओं के लिए कुछ स्पष्टीकरण लाता है लेकिन प्रवाह को बदल नहीं है।

यूएसबी 3 गति का समर्थन करता है :

• \कम गति' 1.5Mbit / s - (USB 1.1)
• \12Mbit करने के लिए पूर्ण गति\ / s - (USB 1.1)
• \उच्च गति\ 480Mbit करने के लिए / s - (USB 2.0)

सभी पीसी वर्तमान में दो बस की गति, \पूर्ण गति\ और 'कम गति' का समर्थन करता है। \उच्च गति\ USB 2.0 विनिर्देश की उपस्थिति के साथ जोड़ा गया है।
हालांकि, इस स्थानांतरण गति motherboards और USB 2.0 का समर्थन USB नियंत्रक के साथ सुसज्जित किया जा करने के लिए उपयोग करने के लिए।

सिस्टम USB को संभालने में सक्षम होने का नाटक करने के लिए तीन शर्तों को पूरा करना होगा।
1. वह कनेक्शन और डिवाइस के वियोग का प्रबंधन करने में सक्षम होना चाहिए।
2. वह सभी नए उपकरणों है कि प्लग इन हैं और डेटा स्थानांतरित करने के लिए सबसे अच्छा रास्ता खोजने के साथ संवाद करने में सक्षम होना चाहिए।
3. कंप्यूटर और सामान्यतः गणन के रूप में संदर्भित करने के लिए, USB डिवाइस के साथ संचार करने के लिए ड्राइवरों की अनुमति देता है एक तंत्र का उत्पादन करने में सक्षम होना चाहिए।

एक उच्च स्तर पर, हम भी कह सकते हैं कि एक ओएस USB प्रबंध विभिन्न उपकरणों, जो ऑपरेटिंग सिस्टम के साथ लिंक बनाने के लिए ड्राइवरों होना चाहिए।

सिस्टम डिवाइस से स्थापित करने के लिए, डिफ़ॉल्ट ड्राइवर नहीं है, तो डिवाइस के निर्माता से जो यह प्रदान करनी चाहिए।

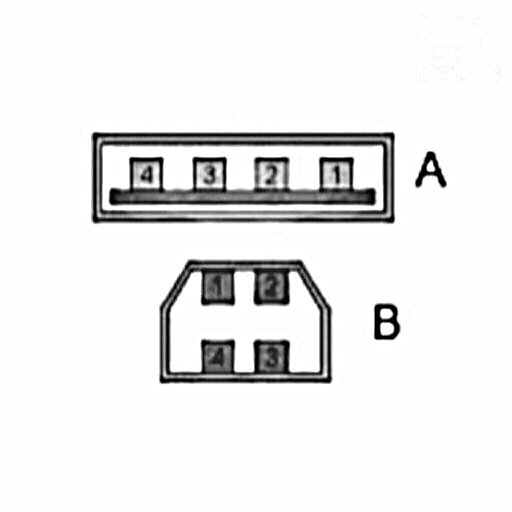

USB कनेक्टर, A और B
USB कनेक्टर, A और B

USB कनेक्टर के दो प्रकार हैं :


• एक प्रकार कनेक्टर्स, आकार में आयताकार।
वे आम तौर पर कम बैंडविड्थ (कुंजीपटल, माउस, वेब कैमरा) के साथ उपकरणों के लिए उपयोग किया जाता है।

• कनेक्टर्स प्रकार बी, वर्ग के आकार का।
वे मुख्य रूप से बाहरी हार्ड ड्राइव, उच्च गति जैसे उपकरणों के लिए उपयोग किया जाता है।

मानक द्वारा स्वीकृत अधिकतम लंबाई \(= 1.5 Mb/s) तो आम तौर पर एक कम\ के लिए 3 unshielded मीटर केबल है USB डिवाइस और 5 मीटर के लिए परिरक्षित मामले में एक पूर्ण यूएसबी केबल (12 Mb/s =)।

USB केबल के दो अलग अलग रूपों से बना है :
नदी के ऊपर एक कनेक्टर को पीसी और स्ट्रीम प्रकार B या मिनी बी : करने के लिए कनेक्ट किया गया USB प्रकार, एक प्लग कहा जाता
2008 में, USB 3.0 गियर (गति 625 MB/s) मोड शुरू की। लेकिन इस नए मोड का उपयोग कर किसी डेटा प्रकार 8B की कोडिंग / 10 बी, वास्तविक स्थानांतरण गति केवल 500 MB/s है।
यूएसबी 3 4.5 वाट की एक बिजली उत्पादन बचाता है।

नया डिवाइस 4 के बजाय 6 संपर्क करने के लिए कनेक्शन है, पिछड़े सॉकेट और केबल के पिछले संस्करणों के साथ संगतता की गारंटी है।
दूसरी ओर, पश्चगामी संगतता केबल USB 3.0 ग्रुप बी USB 1.1/2.05 कैच इस मामले में एडाप्टर का उपयोग कर के साथ, संगत नहीं हैं असंभव है।

जल्दी 2010 में, USB 3 उपभोक्ता उत्पादों में शुरू की गई है। इसी सॉकेट एक नीले रंग के साथ चिह्नित कर रहे हैं।
लाल USB कुर्सियां, शीर्ष, और छोटे उपकरणों की त्वरित लोड करने के लिए उपयुक्त एक उपलब्ध विद्युत शक्ति का संकेत है जब भी कंप्यूटर बंद हो जाता है के रूप में दिखाई देते हैं।
(यह जो BIOS या EFI USB में यदि आप सेट)
