Raspberry Pi


Vaarika Pi on mini arvuti krediitkaart, võimas ja kerge formaadis põhineb ARM mikrokontrolleri:

• See on majanduslik.
• Kasutajasõbralik
• Tasuta koodi põhineb Linux tarkvara ja allalaadimised.
• On suur kogukond Raspberry Pi







suurus krediitkaardi
suurus krediitkaardi

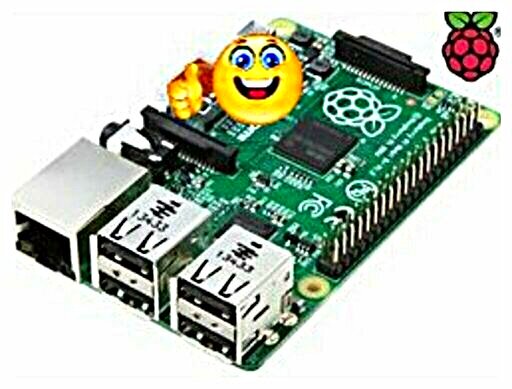

Funktsioonid


Kõik komponendid mahub umbes sama suur krediitkaardi trükkplaadi: 85,60 mm x 53.98 mm x 17 mm, 45 g kogumassist.
Varjatud chip on ka Broadcom BCM2835. See sisaldab ARM1176JZFS töötleja clocked sagedusel 700 MHz ning graafika protsessor Videocore. Viimane on võimeline lahti kodeeritud H.264, resolutsioon videod Full HD (1080 p 30 või resolutsioon 1920 1080 pikslit kiirusel 30 kaadrit sekundis).
3D, OpenGL ES2.0 ja OpenVG raamatukogud on olemas.
Sihtasutuse võrdleb Pi õigus Xbox 1. põlvkonna graafiline osa ja Pentium 2 protsessor 300 MHz üldiseks kasutamiseks.
Kaks variatsioonid Raspberry Pi turustatakse. Teine on parem, sest see on 100 Mb/s Ethernet port. Kui A mudel on väga orienteeritud programmeerimine ja kasutamise režiimi konsooli isegi rakenduses reader multimeedia, näidis B avatud huvitavad väljavaated server võõrustas kodus kasutamiseks.
Tarbitav võimsus peaks olema umbes 2,5 W a mudeli vastu 3,5 W Mudel B, seadmed ei ole.










Tarkvara


Nende näitajate osas tarkvara valik on natuke rohkem piiranguid kui PC world. Ühest küljest tänu madala energiatarbega ja teiselt poolt, sest see on ARM arhitektuur on palju puudusi: No automaattuvastus riistvara, mõned binaarne läbipaistmatu, osa erisusi salajas hoida...
Fond pakub kaks GNU/Linuxi distributsioonid, mis on spetsiaalselt koostatud selles arvutis. Fedora 13 (versioon 15 eeldatavalt kiiresti) ja Debian 6. Kui need väljamaksed on tasuta, tuleb märkida, et osa bootloader ja kogu GPU (OpenGL ja ilmuvad) pakutakse ainult linnas binaarse vormi ja jääb omanik.
Need süsteemi pildid on allalaaditavad torrentid või otsene seos via http kaudu.
Mida saate koos selle Raspberry Pi.
Saada kulud alla, ning Raspberry Pi puudub toitenuppu. Süüde ja väljasuremine on (de) ühendamine on samuti võetud toitejuhe. Igatahes, tal ei piisa, käivitada operatsioonisüsteemi, SD kaart ei sisalda nõudmata käivitama.
Pead lisama SD-kaart, millel on üks saab alla laadida pilte kopeerida. Mugavuse huvides pakub Sihtasutus ka eelinstallitud kaardid müügiks. Parimaks 10 000 Raspberry Pi valmib alasti mitte korpuses.
Lisaks korpusesse kavandatakse järgmisteks tarneteks.

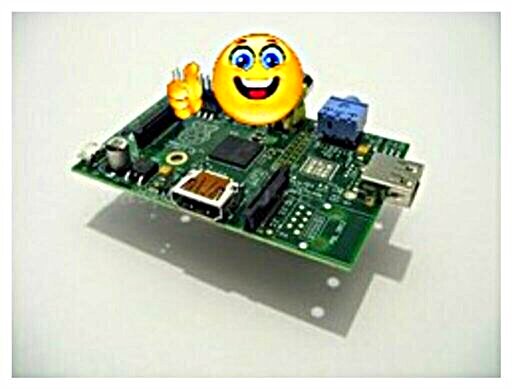

Raspberry Pi näidis A
Raspberry Pi näidis A

Raspberry Pi näidis A


Protsessor: ARM1176JZF-S (ARMv6) 700 MHz Broadcom 28351 (pakub omale dekoodri Broadcam VideoCore IV(, dekodeerimise FullHD 1080 p H.264 ja VFPv2 punkti toimingute arvutamisel);
RAM: 256 MB;
-2 video väljundid: Sega- ja HDMI;
-1 väljund stereo audio Jack 3,5 mm (5.1 heli HDMI Jack väljund);
-Lugeda-kirjutada mälu kaardi ühik: SDHC / MMC / SDIO.
-1 USB 2.0 port;
-Mikro-USB seinakontaktiga (tarbimine: 400 mA + perifeerse);
-Sisendite / väljundite täiendav pääseb otse emaplaadile via mänd 3v3 55: GPIO, S2C, I2C ja SPI;
-API tarkvara video: OpenGL: OpenGL ES 2.0 manustatud versioonis.
-Video dekodeerimise: 1080 p 30 H.264 high-profile.

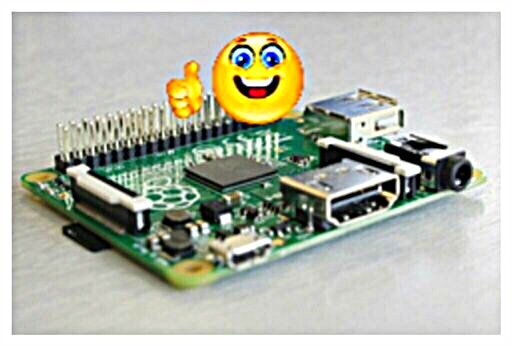

Raspberry Pi näidis A +
Raspberry Pi näidis A +

Raspberry Pi näidis A +


ODP: erinevused
-Väike: 65 mm pikk erinevalt 86 mm
-MicroSD kaardi lugeja, SD-kaardi lugeja asemel
-GPIO 40-pin
-Uus audio ja chipset
-Madalam energiatarbimine
-Hinda alandatud to $20

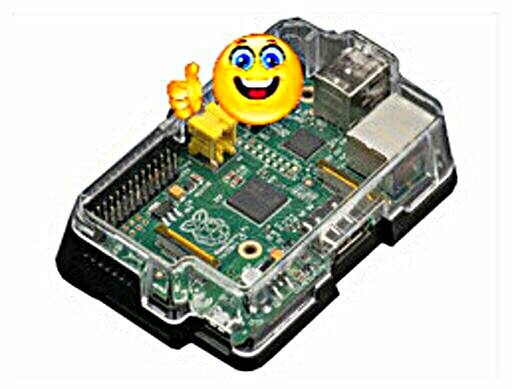

Raspberry Pi Mudel B
Raspberry Pi Mudel B

Raspberry Pi Mudel B


Raspberry Pi Mudel B Rev1
Erinevused:
-2 sadamad USB 2.0 asemel ühte porti A mudel, kuid ühe bussi via komponendi SMSC LAN951257;
-1 Kiire Ethernet võrgu port (10 / 100 Mbps) sama SMSC rahastamisvahendi kaudu.
-LAN9512 circuit, kes valitseb kaks USB2 sadamat ja võrgu port on ühendatud CPU via USB2 rahaasjade; Seetõttu ribalaius jagatud kolme sadamad.

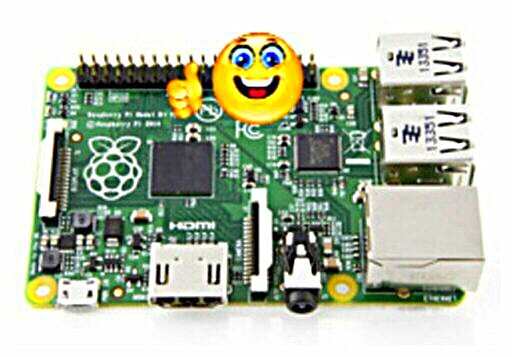

Raspberry Pi Mudel B Rev1 + ECN0001
Raspberry Pi Mudel B Rev1 + ECN0001

Raspberry Pi Mudel B Rev1 + ECN0001


Erinevused:
-Eemaldatud kaitsta USB väljundid kaitsmed
-D14 diood, mis võiks põhjustada häireid seadmetega CEC PIN-koodiga, kui selle Modeleraspberry PI eemaldamine restait connecté sans être alimenté.

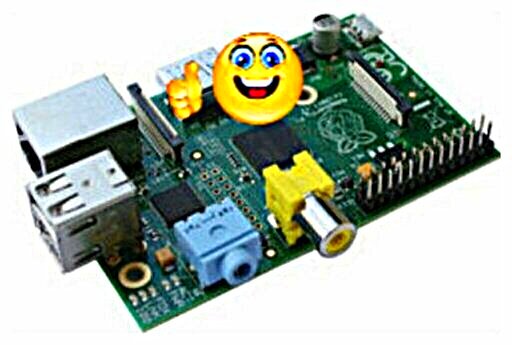

Raspberry Pi Mudel B Rev2
Raspberry Pi Mudel B Rev2

Raspberry Pi Mudel B Rev2


Erinevused:
-Reset (ühendades PIN 1 ja 2 P6) rakendamine
-Toetada JTAG (kahe omavahelist vahetamist GPIO pins)
-Toetada I2C (primaarne ja sekundaarne kanalite vastupidiseks)
-Neli GPIO viipemärgid versiooni kindlakstegemiseks, allasurumine ja temaga teised rollid
-SMSC + 1V8
-Kahe poldi augud
-Korrektsioon LEDid trükkplaadi märgise

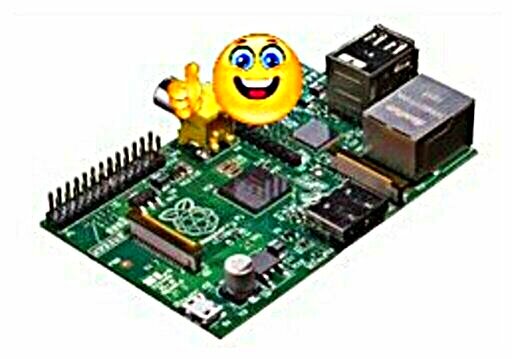

Raspberry Pi Mudel B 512 MB
Raspberry Pi Mudel B 512 MB

Raspberry Pi Mudel B 512 MB


Micro-USB seinakontaktiga (tarbimine: 700 mA);
Erinevused:
RAM möödub 512 MB (asemel 256 MB eelmise mudelid);
Mudel on tembeldatud 4G viidet ja töökoha endine viide G 2, 58.
Kasutada 512 MB RAM, emaplaadi firmware vajab värskendamist jour58.

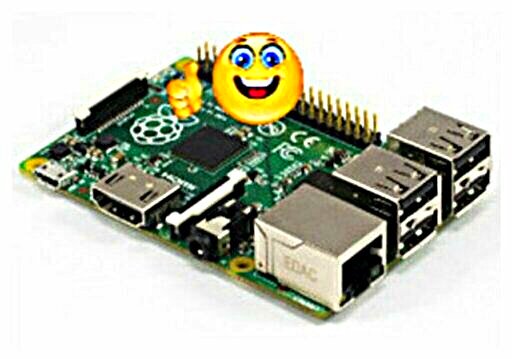

Raspberry Pi Mudel B +
Raspberry Pi Mudel B +

Raspberry Pi Mudel B +


See mudel oli teada juuli 2014.
Erinevused esialgne mudel:
-GPIO 40-pin
-4 USB 2.0 porti ja parem käitumine ülekoormuse korral
-micro SD
-3,5 W 3 W tarbimise vähendamise
-parim audio circuit
-kaotamine kasuks mini-Jack 4 punkti, sealhulgas heli ja video väljund RCA Jack








Raspberry Pi Mudel 2
Raspberry Pi Mudel 2

Raspberry Pi Mudel 2


2. veebruar 2015, sihtasutus Raspberry Pi teatab vabastamist Raspberry Pi 2, võimsam, see on varustatud protsessor Broadcom BCM2836neli ARMv7 südamikud 900 MHz, 1 GB RAM.
See on samad mõõtmed ja konnektorid näidises B +.
